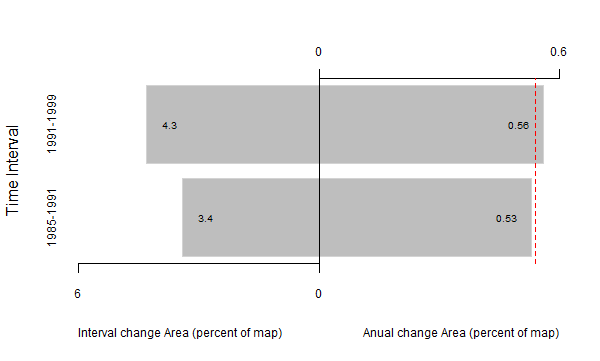

Segue uma ideia inicial, que você pode ajustar às suas necessidades. ### <code r> a <- c(3.4, 4.3) b <- c(.53, .56) aRange <- c(0, 6) bRange <- c(0, .6) a1 <- t(scale(a-aRange[1], center=F, scale=diff(aRange))) b1 <- t(scale(b-bRange[1], center=F, scale=diff(bRange))) plot1 <- barplot(-a1, col=8, bor="light gray", horiz=T, beside=F, xlim=c(-1,1), axes=F, space=NULL, names.arg=c("1985-1991","1991-1999"), cex.names=.75, ylab="Time Interval") plot2 <- barplot(b1, col=8, bor="light gray", horiz=T, beside=F, xlim=c(-1,1), axes=F, space=NULL, add=T) axis(1, cex.axis=.75, seq(-1,0,len=2), rev(aRange)) axis(3, cex.axis=.75, seq(0,1,len=2), bRange) abline(v=0, lty=1) abline(v=.54/.6, lwd=1, col="red", lty=2) text(x=-a1+.1, y=plot1, labels=round(a,2), cex=.6, col=1, xpd=TRUE) text(x=b1-.1, y=plot2, labels=round(b,2), cex=.6, col=1, xpd=TRUE) title(xlab="Interval change Area (percent of map)", cex.lab=.75, adj=0) title(xlab="Anual change Area (percent of map)", cex.lab=.75, adj=1) ### </code> [image: Imagem inline 1] Em 7 de abril de 2015 17:28, Rodrigo Muniz <uenf.rodrigo@gmail.com> escreveu:

Olá Eder, tentei uma estratégia semelhante a sua, um pouco menos elegante, porém a maior dificuldade é que o zero teria de ficar no meio do gráfico e, para direita teria uma escala que varia de 0 a 0.6, para esquerda de 0 a 5. No seu exemplo a origem é na esquerda, desta forma todas as barras partem do mesmo ponto, o que não é desejado. Segue um exemplo do gráfico que eu gostaria de programar.

Não consegui programar o gráfico como eu gostaria, então como uma solução bastante grosseira e imediata eu "desenhei" o gráfico, como se segue: Porém continua a dificuldade em faze-lo de uma outra forma.

#******Criando o rótulo do eixo x eixox=c("5","4","3","2","1","0", "0.1", "0.2","0.3","0.4","0.5","0.6") #********Criando a sequensia compativel com o rótulo de x eixoy=seq(1:12) #*********Criando o dataframe eixos=data.frame(eixox, eixoy)

#*********Configurando parametros gráficos, o mgp é o parâmetro mais importante, pois define #********as ditâncias dos ticks em relação ao gráfico par(mar = c(0.5, 10, 0, 0.3), mgp = c(0.5, -0.25, 0), bg="gray94", bty="n", cex.axis=0.9, mar = c(4,8, 4, 4), ps=15)

#***********Criando o gráfico de barras em branco com os rótulos de x desejado, #a escala de x é a relação entre número de rótulos dividido por 10 barplot(with(eixos,(tapply(eixoy,eixox,mean))),axes=FALSE, names.arg=as.factor(c("5","4","3","2","1","0", "0.1", "0.2","0.3","0.4","0.5","0.6")), col="white", border="white", ylab="1985-1991 1991-1999", xlab="Interval change Area (percent of map) Anual change Area (percent of map)") #*****Colocando as barras verticais sobre os rótulos de x, a sequência é determinada pelo #número de rótulos dividido por 10 abline(v=c(0.7,1.9,3.1,4.3,5.5,6.7,7.9,9.1,10.3,11.5,12.7,13.9), lwd=0.9, col="gray70")

#****Criando as barras horizontais rect(2.5,1, 13.5,4, col="gray", border=FALSE) rect(1.3,7, 13,10, col="gray", border=FALSE)

#****Criando as linhas verticais abline(v=6.7, lwd=2) abline(v=13.1, lwd=1, col="red", lty=2)

#******Criando as setas arrows(13.2, 10.5,15, 10.5, cex=0.5, col="red", length=0.1) arrows(13, 10.5,11.6, 10.5, cex=0.5, col="red", length=0.1)

#Definido o local do texto. Obs: os comando devem ser executados um de cada vez. text(locator(1), "Slow Fast") text(locator(1), "0.54 = Uniform Intensity")
